Product Overview

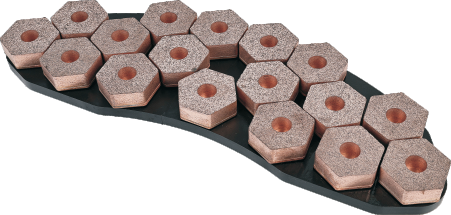

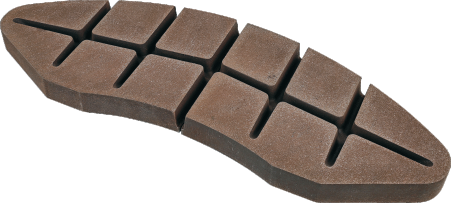

市域车辆闸片是根据市域车辆运营速度高、快起快停、快速乘降和高舒适度等特点而设计。闸片根据匹配不同材料的制动盘，分为铸铁盘用合成闸片（A 型闸片）、铝合金盘用合成闸片（B 型闸片）和钢盘用粉末冶金闸片（C 型闸片）。闸片具有耐高温、摩擦系数稳定、磨耗量小、不损伤制动盘、绿色环保等特点，已在郑州、贵阳、福州、重庆、南京等全国多个城市使用。
Referenced Standards
- TB/T 3470-2016《动车组用粉末冶金闸片》
- T/JCL 307-2019《动车组闸片暂行技术条件》
- BZSY1111-FA-7330-001 系列化中国标准智能市域列车研制及试验项目闸片规范方案
Product List & Performance
产品清单
| 型号 | 规格尺寸 (mm) | 闸片类型 | 速度等级 | 制动盘 |
|---|---|---|---|---|
| YFC314H | 400×140×24 | 合成 | ≤140km/h | 铁盘 |
| YFC314F | 400×140×24 | 合成 | ≤140km/h | 铝盘 |
| YFC2104 | 400×140×3032 | 粉末冶金 | ≤160/200km/h | 钢盘 |
| YFC2104G | 400×140×3032 | 粉末冶金 | ≤160/200km/h | 钢盘 |
合成闸片性能
| 性能 | 单位 | 性能指标 | YFC 典型值 |
|---|---|---|---|
| 密度 | g/cm³ | 标称值 (±15%) | 2.1~2.3 |
| 压缩强度 | MPa | ≥20 | 25~35 |
| 冲击强度 | kJ/m² | ≥3 | 3~8 |
| 弹性 (压缩) 模量 | MPa | ≤1.0×10³ | <0.8×10³ |
| 洛氏硬度 | / | 铁盘 30HRX~90HRX 铝盘 15HRX~90HRX |
40~60HRX |
粉末冶金闸片性能
| 性能 | 单位 | 性能指标 | YFC 典型值 |
|---|---|---|---|
| 密度 | g/cm³ | 标称值 (±10%) | 4.7~5.2 |
| 硬度 HBW | / | 10~30 | 15~25 |
| 摩擦体剪切初强度 | MPa | ≥6 | 10~20 |
| 摩擦体与背板结合面剪切强度 | MPa | ≥7 | 20~40 |
| 摩擦体抗压强度 | MPa | ≥60 | 100~200 |
平均摩擦系数曲线说明
YFC314H / YFC314F 合成闸片曲线
图例：红色虚线 = 常用制动上限；红色点划线 = 紧急制动上限；蓝色虚线 = 下限值；黑色实线 = 名义值；红色实线 = 乐粉实测值
YFC2104 / YFC2104G 粉末冶金闸片曲线
图例：红色虚线 = 上限值；红色点划线 = 下限值；黑色实线 = 名义值；红色实线 = 乐粉实测值
